Budowa wentylatora

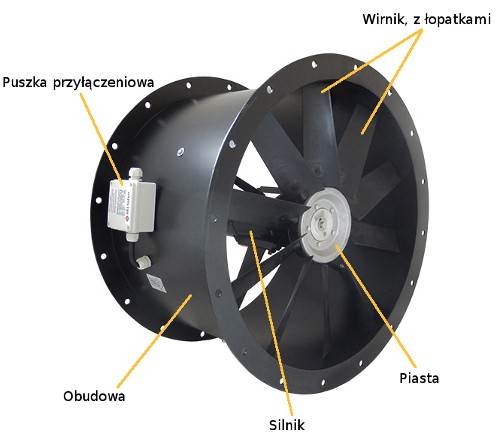

W artykule zostanie szczegółowo omówiona budowa wentylatorów – jako przykład zostaną wykorzystane wentylatory kanałowe Deltafan.

Wirnik, wraz z łopatkami

Wirniki wentylatorów wykonywane są z różnych materiałów, w zależności od przeznaczenia i rozmiarów urządzenia. W przypadku opisywanego wentylatora wirnik został wykonany z polipropylenu (PPG) odlewanego ciśnieniowo, który cechuje się niewielką gęstością, odpornością na działanie kwasów, zasad i soli oraz rozpuszczalników organicznych (w temp. pokojowej). W ofercie wentylatorów kanałowych oferowanych przez Deltafan można znaleźć urządzenia z wirnikiem o średnicy od 315mm do 650mm. Kąt pochylenia łopatek oraz ich ilość różnią się w zależności od modelu.

Piasta

Umieszczona jest w centralnej części wirnika, to na niej osadzane są łopatki, zaś ona sama osadzana jest bezpośrednio na wale silnika. Najczęściej wykonana jest z aluminium odlewanego ciśnieniowo.

Silnik

Wentylatorach kanałowych Deltafan zastosowano asynchroniczne silniki prądu przemiennego, zasilane 1-fazowo lub 3-fazowo o stopniu ochrony IP66 zapewniającym całkowitą ochronę przed wnikaniem pyłu oraz ochronę przed zalewaniem silnym strumieniem wody lub falą z dowolnego kierunku. Wszystkie zastosowane silniki przystosowane są odpowiednio do napięciowej regulacji obrotów lub do współpracy z falownikiem.

Obudowa

Obudowy wentylatorów kanałowych zostały wykonane z blachy stalowej malowanej proszkowo, co zapewnia im bardzo dobre właściwości wytrzymałościowe.

Puszka przyłączeniowa

Została umieszczona na obudowie wentylatora – służy do podłączenia zasilania do silnika napędzającego urządzenie. Jej zadaniem jest zapewnienie szczelności i ochroną połączeń elektrycznych.
